ДЕКОДЕР КВАДРАТУРНЫХ СИГНАЛОВ ЛИР-964

ДЕКОДЕР КВАДРАТУРНЫХ СИГНАЛОВ ЛИР-964

Предназначен для декодирования сигналов инкрементных преобразователей перемещения.

2250
(2)

Декодер квадратурных сигналов ЛИР-964 предназначен для декодирования сигналов инкрементных преобразователей перемещения в сигналы, пригодные для счета двоичными счетчиками: знак/счет или счет в плюс/счет в минус. На вход декодера поступают дифференциальные сигналы А, B, Ri инкрементного датчика типа ПИ (уровень ТТЛ) или СН (~1В). На выходе декодера вырабатываются цифровые сигналы «знак/счет» или «счет в плюс/счет в минус» в дифференциальном формате.

выходные сигналы типа знак/счет

рис. 1 Выходные сигналы типа знак/счет. Инверсные сигналы не показаны.

выходные сигналы типа инкремент/декремент

рис. 2 Выходные сигналы типа инкремент/декремент. Инверсные сигналы не показаны.

Таблица 1 Технические характеристики

таблица 1

Таблица 2 Распайка разъёма датчик (РС10 розетка)

таблица 2

Таблица 3 Распайка разъёма счетчик (РС10 вилка) в режиме «знак/счет»

таблица 3

Таблица 4 Распайка разъёма счетчик (РС10 вилка) в режиме «счет в плюс/счет в минус»

таблица 4

изображение 1

рисунок 3

рис. 3 Рекомендуемые схемы подключения

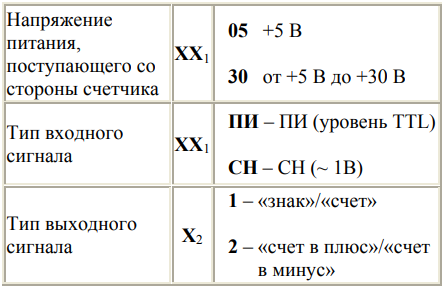

Пример заказа: ЛИР-964-30-ПИ-1

таблица 5

ЛИР-964, напряжение питания от + 5 до +30 В, входные сигналы типа ПИ (уровень TTL), выходные сигналы «знак/счет»
