Renishaw MP10 — контактный измерительный щуп (touch-trigger probe) для станков с ЧПУ, рассчитанный на установку на компактных фрезерных и токарных центрах, где габариты рабочей зоны ограничены. Щуп используется для измерения заготовок, поиска нулевой точки и контроля размеров в цикле обработки без остановки станка на ручную выверку.
- Назначение и принцип работы
- Технические характеристики
- Крепление и переходники
- Совместимость с приёмниками сигнала
- Где купить оригинальный MP10
- Частые вопросы
- Заключение
- Связанные материалы
Назначение и принцип работы
Внутри корпуса MP10 установлен кинематический механизм: три подпружиненных контакта фиксируют щуп в нулевом положении. При касании стилуса (наконечника) заготовки контакт размыкается, электронная схема формирует сигнал срабатывания, который передаётся в систему ЧПУ через модуль приёма — проводной или беспроводной. Станок останавливает движение по осям и фиксирует координаты касания, дальше УЧПУ рассчитывает смещение и корректирует нулевую точку или размер инструмента.
Такая схема измерения избавляет наладчика от ручной выверки заготовки по индикатору и снижает время простоя станка между операциями. Подробнее о принципе работы контактных систем измерения можно прочитать в статье про контактные измерительные системы для станков.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Контактный кинематический щуп (touch-trigger) |
| Передача сигнала | Через модуль-приёмник — проводной или оптический/радиоканал (OMI, OMP) |
| Крепление | Хвостовик под кинематический адаптер станка |
| Повторяемость срабатывания | Единицы микрон — уточняйте точное значение по паспорту изделия |
| Питание | От батареи приёмного модуля, без собственного источника в теле щупа |
| Назначение | Измерение заготовок, поиск нулевой точки, контроль размеров в цикле |
| Область применения | Компактные фрезерные и токарные центры с ограниченным рабочим пространством |
Крепление и переходники
MP10 устанавливается на посадочный узел станка через кинематический хвостовик — трёхточечное соединение, которое обеспечивает повторяемую фиксацию щупа при каждой смене. Для интеграции с приёмными модулями серии OMP используется отдельный переходник хвостовика, который меняет геометрию посадки под конкретную модель приёмника без переделки крепления на станке.

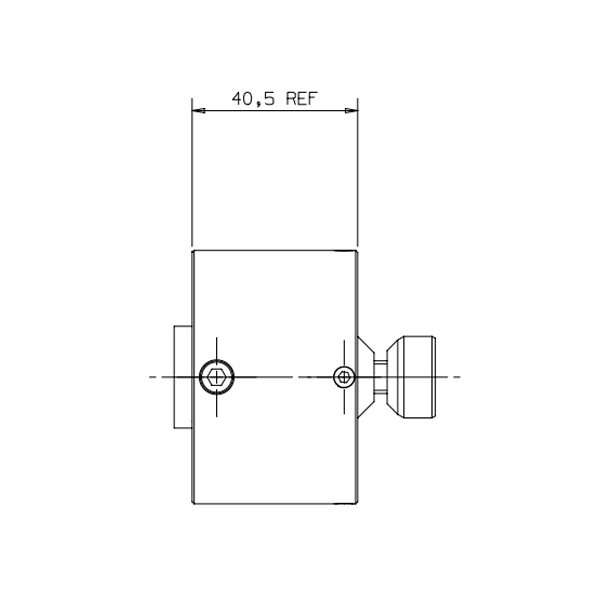

Переходник для установки щупа MP10 на приёмный модуль OMP60 — используется, когда штатное крепление станка рассчитано на другую серию датчиков.
Совместимость с приёмниками сигнала
Сам по себе MP10 не передаёт сигнал в УЧПУ напрямую — он работает в паре с приёмным модулем: оптическим OMI или радиоканальным OMP. Выбор модуля определяет дальность действия, устойчивость к запылённости зоны обработки и стоимость комплекта. При замене щупа важно сверить не только посадочное место, но и протокол обмена сигналом с уже установленным приёмником — иначе система не распознает срабатывание. Обзор совместимых датчиков и приёмников Renishaw дан в статье датчики Renishaw для ЧПУ — как выбрать.
Ассортимент щупов и переходников по этой серии представлен в разделе щупы Renishaw каталога — там же можно уточнить наличие конкретной модификации под ваш станок.
Где купить оригинальный MP10
«Эффективное производство» поставляет оригинальные измерительные щупы и комплектующие Renishaw с документацией и гарантией 12 месяцев. Перед заказом рекомендуем уточнить артикул текущего щупа и модель приёмника — это исключает ошибку с несовместимым переходником. Полная линейка продукции бренда доступна в разделе Renishaw в каталоге cnc360, а вопросы по подбору можно закрыть через услугу установки датчиков измерения детали и привязки инструмента.
Частые вопросы
Для чего предназначен щуп Renishaw MP10?
Для контактного измерения заготовок и поиска нулевой точки на компактных фрезерных и токарных станках с ЧПУ, где стандартные щупы не помещаются в рабочую зону.
Может ли MP10 работать без приёмного модуля?
Нет. Щуп передаёт сигнал срабатывания только через приёмник OMI или OMP, который транслирует его в систему ЧПУ по оптическому или радиоканалу.
Нужен ли отдельный переходник при установке MP10 на приёмник OMP60?
Да, если посадочное место станка изначально рассчитано на другую серию датчиков — в этом случае используется переходник хвостовика MP10-OMP60.
Как проверить совместимость MP10 с уже установленным приёмником?
Сверьте модель приёмника и протокол передачи сигнала по паспорту обоих устройств — несовпадение протокола приведёт к тому, что система ЧПУ не распознает срабатывание.
Заключение
Renishaw MP10 — компактное решение для контактного измерения заготовок там, где на станке нет места под крупные щупы. Ключевое условие корректной работы — правильная пара «щуп — приёмник» и точный переходник хвостовика под конкретную модель модуля. При замене или модернизации системы измерения сверяйте артикулы по паспорту устройства, а не по внешнему сходству деталей.
