Renishaw MP700: паспорт и инструкция
Renishaw MP700 — измерительный модуль (щуп) кинематического типа touch-trigger, применяемый в модульных измерительных системах Renishaw для станков с ЧПУ и координатно-измерительных машин. Модуль фиксирует момент касания измерительного наконечника (стилуса) о поверхность детали и формирует триггерный сигнал, который передаётся на систему ЧПУ напрямую или через оптический интерфейс-приёмник.
Ниже — краткий паспорт: назначение, характеристики, варианты подключения и рекомендации по подбору комплекта.
- Что такое Renishaw MP700
- Технические характеристики
- Совместимость и переходники
- Установка и подключение
- Где купить оригинальный MP700
- Частые вопросы
- Заключение
Что такое Renishaw MP700
MP700 относится к семейству измерительных модулей Renishaw (MP1, MP3, MP4, MP7, MP10 и другие), объединённых общим принципом: кинематическая измерительная головка со стилусом реагирует на контакт с поверхностью и через микропереключатели формирует бинарный сигнал «касание есть / касания нет». Дальше сигнал уходит либо по кабелю, либо по оптическому (инфракрасному) каналу через передатчик типа OMP40, OMP400 или аналогичный приёмник.
На практике модуль используется для привязки заготовки, контроля размеров после обработки и проверки нулевой точки станка — то же самое назначение, что и у более распространённых щупов Renishaw для станков с ЧПУ, о которых можно почитать в статье «Датчики Renishaw для ЧПУ: как выбрать».
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Кинематический измерительный модуль (touch-trigger) |
| Принцип срабатывания | Механический контакт стилуса, размыкание кинематической опоры |
| Способ передачи сигнала | Кабель или оптический канал через приёмник-интерфейс |
| Совместимость | Модульные системы Renishaw, переходники под OMP40/OMP400 |
| Область применения | Станки с ЧПУ, координатно-измерительные машины |
| Точные габариты, усилие срабатывания, класс IP | Уточняйте по паспорту и руководству конкретного исполнения |
Совместимость и переходники
Собственного оптического передатчика модуль MP700 не имеет — сигнал о касании уходит на приёмник через отдельный интерфейс. Чтобы задействовать MP700 в паре с распространёнными на станках оптическими системами Renishaw, используется механический и электрический переходник. Он обеспечивает корректное крепление и согласование сигнала между MP700 и приёмными модулями серии OMP.

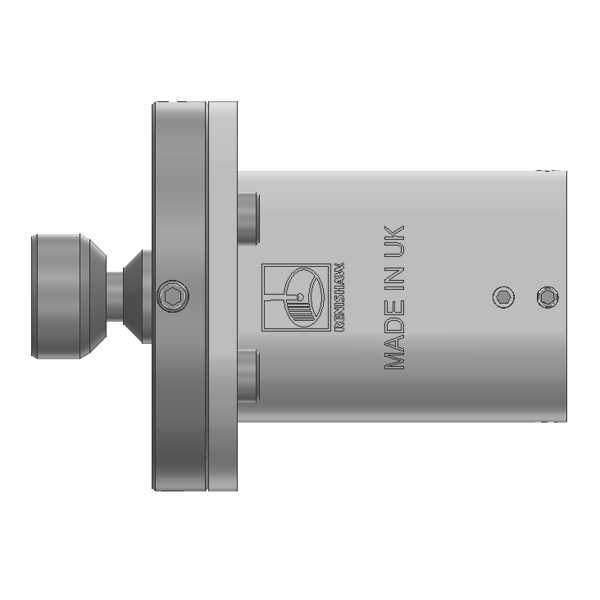

Механический переходник для установки измерительного модуля MP700 на оптические передатчики OMP40 или OMP400, обеспечивает согласование сигнала касания с приёмником станка.
При подборе комплекта важно точно указать, какая оптическая система стоит на станке — от этого зависит, нужен ли переходник и какой именно. Полный список щупов Renishaw для станков с ЧПУ доступен в разделе щупы Renishaw каталога.
Установка и подключение
Модуль устанавливается в оправку или крепление станка, стилус подбирается под геометрию контролируемой детали — материал и длина стилуса влияют на жёсткость и повторяемость измерения. Сигнал с MP700 через переходник и оптический передатчик уходит на приёмник, установленный в рабочей зоне станка, а далее — в систему ЧПУ. Настройку зон срабатывания, привязку координат и первичную калибровку рекомендуется выполнять по руководству конкретной модели станка; при необходимости эту работу можно заказать как услугу установки датчиков измерения детали и привязки инструмента.
Где купить оригинальный MP700
«Эффективное производство» поставляет оригинальные измерительные модули и комплектующие Renishaw — переходники, стилусы, оптические приёмники — с заводской гарантией 12 месяцев, сопроводительной документацией и технической поддержкой при подборе и вводе в эксплуатацию. Если MP700 уже установлен на станке и требует диагностики или замены, стоит также рассмотреть услугу ремонта промышленного оборудования.
Частые вопросы
Заключение
Renishaw MP700 — измерительный модуль touch-trigger, который работает в связке с оптическими передатчиками через переходник и обеспечивает контроль касания детали для привязки координат и проверки размеров. При заказе важно точно указать модель приёмника на станке, чтобы подобрать переходник без ошибок совместимости. Полный ассортимент датчиков и комплектующих Renishaw представлен на странице Renishaw в каталоге cnc360.
Связанные материалы:
- Renishaw MP7: паспорт и инструкция
- Renishaw MP10: паспорт и инструкция
- Renishaw OMP40: приёмник не видит датчик
- Renishaw OMI-2: паспорт и инструкция
Частые вопросы
- Для чего предназначен измерительный модуль Renishaw MP700?
- Для контроля касания измерительного стилуса с поверхностью детали — это позволяет привязывать систему координат станка и проверять размеры после обработки.
- Можно ли подключить MP700 напрямую к станку без переходника?
- Зависит от установленной на станке оптической системы. Если используется приёмник OMP40 или OMP400, потребуется механический переходник для согласования крепления и сигнала.
- Чем MP700 отличается от других модулей серии MP (MP7, MP10, MP12)?
- Все модули серии работают по единому кинематическому принципу touch-trigger, но отличаются исполнением крепления, габаритами и совместимостью с конкретными оптическими передатчиками — уточняйте по паспорту модели.
- Как понять, что модуль MP700 неисправен?
- Характерные признаки — нестабильное или отсутствующее срабатывание сигнала, ложные касания, ошибки привязки координат в системе ЧПУ. В этом случае модуль проверяют и при необходимости заменяют.
- Даёт ли поставщик гарантию на оригинальный MP700?
- Да, при заказе оригинального модуля через «Эффективное производство» предоставляется гарантия 12 месяцев и сопроводительная документация.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw MP700 на сайте «Эффективное производство»:
Скачать паспорт (PDF) Первоисточник: Renishaw
