Hexagon M&H IRR91.50: инфракрасный приёмник для измерительных систем ЧПУ
Инфракрасный приёмник — тот узел измерительной системы станка, о котором вспоминают обычно только тогда, когда контактный датчик перестаёт передавать сигнал о касании детали. Между тем именно приёмник отвечает за то, чтобы импульс от щупа дошёл до стойки ЧПУ без потерь и задержек. Если в системе используются датчики Hexagon (бывший M&H — Metrology & Honeycomb, немецкий производитель измерительной оснастки, вошедший в группу Hexagon), знание принципа работы и характеристик приёмника IRR91.50 помогает быстрее найти причину сбоя и не тратить время на замену исправных компонентов.
- Назначение инфракрасного приёмника в измерительной системе
- Как приёмник обменивается сигналом с датчиком
- Технические характеристики IRR91.50
- Линейка приёмников и датчиков Hexagon M&H: сравнение моделей
- Совместимость с измерительными датчиками
- Монтаж и настройка приёмника на станке
- Типичные неисправности и диагностика
Назначение инфракрасного приёмника в измерительной системе
Контактные датчики (touch probe) для измерения детали и наладки инструмента в рабочей зоне станка передают сигнал о срабатывании беспроводным способом — по радиоканалу или инфракрасному лучу. Инфракрасный приёмник — это стационарный узел, который принимает такой сигнал от датчика и преобразует его в электрический импульс для системы ЧПУ. Без приёмника датчик остаётся автономным устройством: он фиксирует касание стилуса (измерительного щупа) с поверхностью детали, но не может сообщить об этом контроллеру.
IRR91.50 — модель приёмника из линейки Hexagon M&H, рассчитанная на установку внутри рабочей зоны фрезерных и обрабатывающих центров. Он работает в паре с измерительными датчиками серии IRP и датчиками наладки инструмента серии IRT, формируя вместе с ними законченную контактную измерительную систему станка.
Как приёмник обменивается сигналом с датчиком
Принцип работы построен на модулированном инфракрасном излучении, аналогичном тому, что применяется в бытовых пультах дистанционного управления, но с более жёсткими требованиями к дальности и помехозащищённости в условиях промышленного цеха — стружки, СОЖ (смазочно-охлаждающая жидкость) и запылённости воздуха.
- Датчик касания при контакте стилуса с деталью формирует внутренний электрический сигнал.
- Передатчик, встроенный в корпус датчика, кодирует сигнал и излучает его в инфракрасном диапазоне.
- Приёмник, установленный неподвижно в зоне действия датчика, принимает импульс через оптическое окно.
- Электроника приёмника декодирует сигнал и выдаёт на выход стандартный уровень, совместимый с входом стойки ЧПУ или интерфейсным модулем.
Ключевое условие устойчивой работы — прямая видимость между окном датчика и окном приёмника. Любое препятствие (кожух ограждения, скопление стружки, деталь крупного габарита) в момент измерения приводит к потере сигнала и, как следствие, к ошибке привязки или пропуску цикла измерения.
Технические характеристики IRR91.50
Приёмник IRR91.50 относится к компактным моделям, предназначенным для установки внутри рабочей камеры станка на кронштейне или стенке ограждения. Ниже — общие параметры класса устройства; точные значения для конкретной ревизии уточняйте по паспорту изделия или руководству станка.
| Параметр | Значение / примечание |
|---|---|
| Тип сигнала | Модулированный инфракрасный (IR) |
| Назначение | Приём сигнала от измерительных датчиков и датчиков наладки инструмента Hexagon M&H |
| Способ монтажа | Стационарная установка в рабочей зоне станка, оптическое окно направлено в зону перемещения датчика |
| Выходной сигнал | Электрический уровень для подключения к интерфейсному модулю или входу стойки ЧПУ |
| Условия эксплуатации | Устойчивость к запылённости и брызгам СОЖ, класс защиты — уточняйте по документации |
| Совместимость | Датчики серии IRP (измерение детали), IRT (наладка инструмента) |
Линейка приёмников и датчиков Hexagon M&H: сравнение моделей
Модельный ряд Hexagon M&H включает несколько приёмников и датчиков, различающихся дальностью действия, углом обзора и типом решаемых задач. Понимание отличий помогает при подборе замены, если точная модель на станке неизвестна или снята с производства.
| Модель | Тип | Область применения |
|---|---|---|
| IRR91.50 | Приёмник | Установка внутри рабочей зоны, приём сигнала от IRP и IRT |
| IRR91.42 | Приёмник | Аналогичное назначение, иной вариант конструктивного исполнения |
| IRR61.00 | Приёмник | Компактный корпус для ограниченного пространства станка |
| IRP40.42 / IRP40.50 | Измерительный датчик | Измерение и привязка детали, работа в паре с приёмником |
| IRP60.00 | Измерительный датчик | Расширенная линейка измерительных датчиков Hexagon |
| IRT65.00 | Датчик наладки инструмента | Контроль длины и поломки инструмента |
Приёмники серии IRR отличаются друг от друга в основном формой корпуса и способом крепления, а не логикой работы — все они принимают модулированный ИК-сигнал и выдают унифицированный электрический выход. Поэтому при подборе замены важнее совпадение по посадочным размерам и разъёму, чем строгая привязка к номеру модели.

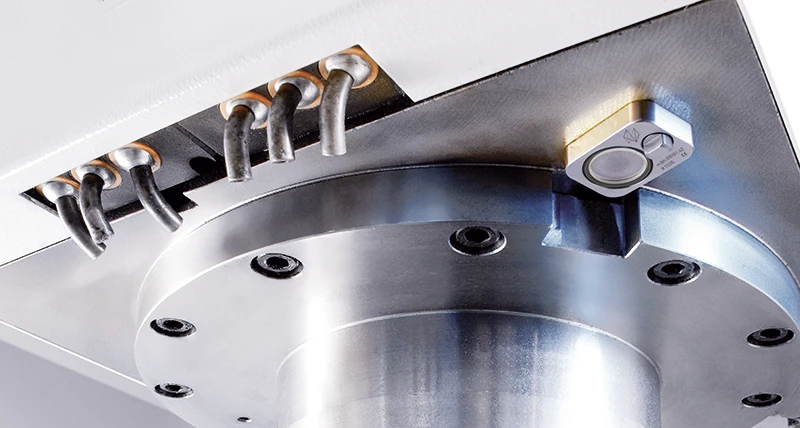

Приёмник этой же серии, применяется в станках, где по конструктивным требованиям используется исполнение .42 вместо .50.
Компактный вариант приёмника для станков с ограниченным местом под установку в рабочей зоне.
Совместимость с измерительными датчиками
Приёмник сам по себе не измеряет деталь — он лишь ретранслирует сигнал от датчика. Поэтому подбирать его нужно совместно с моделью установленного щупа. В связке с IRR91.50 на станках обычно работают:
- Датчики измерения детали серии IRP — например, IRP40.42, IRP40.50, IRP60.00 — для контроля размеров, привязки нуля заготовки, поиска отклонений после чернового прохода.
- Датчики наладки инструмента серии IRT — например, IRT65.00 — для измерения длины и диаметра фрезы, контроля поломки перед следующим переходом.
При замене приёмника на другую модель линейки стоит убедиться, что частота модуляции и протокол кодирования сигнала совпадают с уже установленным датчиком — иначе передатчик и приёмник просто «не услышат» друг друга, даже если оба физически исправны.
Измерительный датчик, работающий по инфракрасному каналу совместно с приёмником IRR91.50 или аналогичной моделью.
Датчик контроля длины и поломки инструмента, передаёт сигнал на приёмник IRR91.50 по тому же инфракрасному каналу.
Монтаж и настройка приёмника на станке
При установке или замене приёмника важно соблюсти несколько условий, влияющих на стабильность приёма сигнала:
- Выбрать положение с прямой видимостью на всю зону перемещения датчика, включая крайние точки хода координатных осей.
- Исключить попадание СОЖ и стружки на оптическое окно — при необходимости предусмотреть защитный обдув или экран.
- Проверить электрическое подключение к интерфейсному модулю: полярность, экранирование кабеля, отсутствие обрывов.
- После монтажа выполнить тестовое измерение — коснуться датчиком калибровочного эталона и убедиться, что сигнал доходит до стойки без пропусков в разных точках рабочей зоны.
Для проверки геометрической точности станка после установки или обслуживания измерительной системы имеет смысл дополнительно провести проверку точности станка, а сам монтаж датчиков и настройку привязки инструмента и детали можно доверить специалистам через услугу установки датчиков измерения детали и привязки инструмента.
Типичные неисправности и диагностика
Большинство отказов измерительной системы с инфракрасным каналом связано не с электроникой приёмника, а с внешними факторами:
- Загрязнение оптического окна — стружка, масляная плёнка или конденсат ослабляют сигнал вплоть до полной потери связи.
- Смещение приёмника после ремонта ограждения или замены узлов — датчик выходит за пределы угла обзора приёмника при работе на краю рабочей зоны.
- Разряд или неисправность батареи датчика — большинство моделей IRP и IRT питаются автономно, снижение заряда уменьшает дальность передачи сигнала.
- Обрыв или наводка на сигнальный кабель между приёмником и интерфейсным модулем — проявляется как случайные пропуски сигнала независимо от положения датчика.
- Несовместимость протокола при замене приёмника или датчика на модель другого поколения.
Проверку стоит начинать с осмотра оптического окна и надёжности кабельных соединений — это устраняет большинство случаев без замены компонентов. Если после чистки и проверки проводки сигнал по-прежнему нестабилен, целесообразно протестировать сам приёмник на исправность с помощью тестового датчика или заменить его на заведомо рабочий экземпляр.
FAQ: частые вопросы
Чем приёмник IRR91.50 отличается от IRR91.42 и IRR61.00?
Все три — приёмники инфракрасного сигнала Hexagon M&H с одинаковым принципом работы. Различия в основном в форме корпуса и способе крепления, поэтому при подборе замены важно совпадение посадочных размеров и разъёма.
Можно ли поставить приёмник от другого производителя вместо Hexagon M&H?
Только если совпадают частота модуляции и протокол кодирования сигнала датчика. В большинстве случаев корректно работает только связка приёмник — датчик одного производителя и совместимого поколения.
Почему станок иногда «теряет» сигнал от датчика при измерении в углу рабочей зоны?
Скорее всего, в этой точке датчик выходит за пределы угла обзора приёмника или между ними появляется препятствие. Проверьте расположение приёмника и отсутствие посторонних объектов на линии видимости.
Нужно ли отдельное питание для инфракрасного приёмника?
Да, приёмник подключается к интерфейсному модулю или входу стойки ЧПУ и получает питание от станка, в отличие от датчика, который обычно питается автономно от встроенной батареи.
Как проверить, что причина сбоя именно в приёмнике, а не в датчике?
Проще всего протестировать приёмник с заведомо исправным датчиком или, наоборот, подключить проверенный приёмник к сомнительному датчику. Это быстро локализует неисправность без замены обоих компонентов сразу.
Заключение
Инфракрасный приёмник Hexagon M&H IRR91.50 — простой по принципу действия, но критичный по функции узел измерительной системы станка: без него контактные датчики измерения детали и наладки инструмента остаются автономными устройствами без связи с ЧПУ. Основные причины сбоев в подавляющем большинстве случаев внешние — загрязнение, смещение, разряд батареи датчика, — и устраняются без замены дорогостоящих компонентов.
Если нужно подобрать приёмник или датчик под конкретную модель станка, проверить совместимость протоколов при частичной замене оборудования или выполнить диагностику измерительной системы целиком, обратитесь к специалистам ООО «Эффективное производство» — поможем подобрать корректную замену и настроить систему без простоя оборудования.
