Mitsubishi HG-SR/HG-KN: серводвигатели — обзор линейки
Серводвигатели Mitsubishi Electric линейки MELSERVO встречаются на станках с ЧПУ, промышленных роботах и конвейерных линиях наравне с приводами Fanuc, Siemens и Yaskawa. Внутри линейки есть несколько семейств, и путаница между HG-SR и HG-KN — частая причина ошибок при подборе замены: двигатели внешне похожи, но рассчитаны на разную инерцию нагрузки и разный характер движения. Ниже — устройство обеих серий, их отличия, параметры энкодера обратной связи и логика подбора совместимого сервоусилителя.
- Назначение серии HG в системе MELSERVO
- HG-KN — компактная серия для быстрых циклов
- HG-SR — средняя и высокая инерция для приводов подач
- Сравнение параметров HG-KN и HG-SR
- Энкодер обратной связи и его роль в точности
- Подбор сервоусилителя и совместимость
- Эксплуатация, типичные отказы и замена
- Заключение
Назначение серии HG в системе MELSERVO
MELSERVO — общее название системы приводов Mitsubishi Electric, объединяющей серводвигатели серии HG и сервоусилители серии MR-J. Серводвигатель отвечает за создание крутящего момента и отработку заданной траектории, сервоусилитель — за формирование управляющих импульсов и контроль тока, скорости и положения по сигналу от встроенного датчика. Без правильно подобранной пары «двигатель — усилитель» контур регулирования не сходится: система либо не выходит на позицию, либо возбуждается на высоких скоростях.
В линейке HG исторически несколько подсемейств, различающихся моментом инерции ротора: HG-RR (сверхмалая инерция, для роботов с высокой динамикой), HG-JR (экономичная серия средней инерции), HG-KN и HG-SR. Именно последние две серии чаще всего встречаются на металлообрабатывающих станках и линиях сборки, поэтому в этом обзоре сосредоточимся на них.
Общий принцип работы серводвигателя описан в статье о том, что такое сервопривод и как им управлять — если тема контура регулирования и обратной связи для вас новая, рекомендуем сначала прочитать её.
HG-KN — компактная серия для быстрых циклов
Серия HG-KN — двигатели малой и средней инерции, рассчитанные на быстрые циклы разгона-торможения при относительно небольшой массе нагрузки. Типичные области применения: оси подачи легких столов, приводы конвейеров, упаковочное оборудование, компактные обрабатывающие центры с невысокой массой перемещаемых узлов. Конструктивно HG-KN — это двигатели с постоянными магнитами на роторе, встроенным тормозом в некоторых исполнениях и абсолютным или инкрементальным энкодером на валу. Диапазон номинальной мощности обычно от десятых долей до нескольких киловатт, что покрывает большинство лёгких осей подачи.
Ключевая особенность серии — низкий момент инерции ротора относительно момента инерции серии HG-SR того же класса мощности. Это позволяет двигателю быстрее реагировать на команды разгона и торможения, но одновременно требует более точного согласования с приведённой инерцией нагрузки: если механическая передача (редуктор, ШВП — шарико-винтовая передача) добавляет значительную инерцию, соотношение может выйти за рекомендованный производителем диапазон, и контур станет неустойчивым.
HG-SR — средняя и высокая инерция для приводов подач
Серия HG-SR ориентирована на приводы подач станков с ЧПУ и другое оборудование, где нагрузка имеет заметную собственную инерцию — массивные столы, поворотные оси, шпиндельные бабки. Диапазон мощности здесь шире: от компактных двигателей до моделей на десятки киловатт, применяемых на тяжёлых обрабатывающих центрах и токарных станках.
По сравнению с HG-KN у HG-SR выше момент инерции ротора, что даёт более стабильную работу при переменной и значительной нагрузке на валу, но снижает предельную динамику разгона. Именно поэтому HG-SR — типичный выбор для осей X/Y/Z фрезерных станков и приводов подач токарных центров, а HG-KN чаще ставят там, где важна скорость реакции при небольшой массе перемещаемого узла.
Обе серии выпускаются с одинаковым классом точности позиционирования при использовании штатного энкодера, разница проявляется именно в динамических характеристиках и допустимой нагрузочной способности по инерции.
Сравнение параметров HG-KN и HG-SR
| Параметр | HG-KN | HG-SR |
|---|---|---|
| Момент инерции ротора | Низкий | Средний/высокий |
| Типовая область применения | Лёгкие оси подачи, конвейеры, упаковка | Оси подач станков с ЧПУ, тяжёлые нагрузки |
| Диапазон мощности | От доли кВт до нескольких кВт | От долей кВт до десятков кВт |
| Динамика разгона/торможения | Высокая | Умеренная |
| Тип обратной связи | Абсолютный/инкрементальный энкодер | Абсолютный/инкрементальный энкодер |
| Совместимый усилитель | Серия MR-J (по мощности и напряжению) | Серия MR-J (по мощности и напряжению) |
Точные значения момента, скорости и допустимой инерции нагрузки для конкретной модели уточняйте по руководству станка и паспортным данным двигателя — модельный ряд внутри каждой серии широкий, и параметры заметно различаются от типоразмера к типоразмеру.
Энкодер обратной связи и его роль в точности
На валу серводвигателей HG установлен датчик положения — энкодер, который передаёт в сервоусилитель данные об угловом положении и скорости ротора. От разрешения и типа энкодера напрямую зависит точность позиционирования оси и стабильность контура скорости. В зависимости от исполнения двигателя это может быть абсолютный энкодер (сохраняет положение при отключении питания благодаря батарее памяти) или инкрементальный (требует поиска референтной точки при каждом включении).
Отличия абсолютного и инкрементального принципа подробно разобраны в статье «Абсолютный и инкрементальный энкодер: разница». Если на станке после обесточивания система выдаёт ошибку потери позиции — вероятная причина в разряженной батарее памяти абсолютного датчика, об этом — в материале о потере абсолютной позиции ЧПУ.
Ниже — пример инкрементального энкодера промышленного класса, используемого в аналогичных задачах обратной связи серводвигателей; такие датчики применяются как в станочных, так и в смежных приводных системах, где важна стабильная передача сигнала положения на усилитель.
Датчик положения для приводного двигателя — пример узла, выполняющего ту же функцию, что и штатный энкодер серии HG: передачу положения и скорости ротора в сервоусилитель.
При подборе замены или диагностике энкодера полезно ориентироваться на общий алгоритм из статьи «Подбор энкодера по серводвигателю» — принцип сопоставления разрешения, интерфейса и посадочных размеров одинаков для разных производителей.
Подбор сервоусилителя и совместимость
Серводвигатель HG-KN или HG-SR не работает сам по себе — ему требуется сервоусилитель, согласованный по напряжению питания, номинальному току и протоколу обмена с энкодером. У Mitsubishi это семейство MR-J (различных поколений), и подбор всегда идёт по паре «модель двигателя — модель усилителя», указанной в спецификации станка или в каталоге производителя. Ставить усилитель «на глаз», по совпадению разъёма, — частая ошибка, которая приводит либо к перегреву силового каскада, либо к ошибкам рассогласования по скорости.
Если на предприятии эксплуатируется смешанный парк оборудования разных производителей, полезно понимать общую логику подбора сервопривода — она одинакова независимо от бренда: мощность, напряжение шины, тип обратной связи и протокол связи с ЧПУ должны совпадать у двигателя и усилителя. Ниже — примеры сервоприводов из других линеек, которые показывают ту же архитектуру «драйвер плюс двигатель с датчиком».
Пример сервоусилителя, реализующего ту же логику управления, что и MR-J для двигателей серии HG: контур тока, скорости и положения по сигналу энкодера.

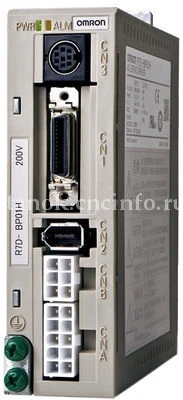

Компактный сервоусилитель начального уровня — иллюстрация того, как усилитель малой мощности подбирается для лёгких осей, аналогично паре HG-KN с младшими моделями MR-J.
Полный ассортимент сервоусилителей и серводвигателей для разных систем ЧПУ можно посмотреть в разделах каталога сервоприводы и серводвигатели. Обзор производителей серводвигателей и логика выбора между брендами разобраны в статье «Обзор производителей серводвигателей для промышленности».
Эксплуатация, типичные отказы и замена
Основные причины отказа серводвигателей HG-SR/HG-KN — те же, что и у большинства сервомоторов с постоянными магнитами: износ подшипников из-за нарушения смазки или перекоса вала, деградация обмотки статора из-за перегрева, повреждение кабеля энкодера с частичной или полной потерей сигнала обратной связи, разряд батареи памяти абсолютного датчика. Отдельная категория — механические повреждения при столкновении или заклинивании оси, когда двигатель принимает на себя избыточный крутящий момент.
- Перегрев обмотки — проверяйте фактическую нагрузку по циклограмме и соответствие двигателя расчётной инерции узла.
- Люфт и вибрация на валу — признак износа подшипников, диагностируется по повышенному уровню шума на характерных оборотах.
- Потеря абсолютной позиции после отключения питания — сначала проверяют батарею энкодера, затем целостность кабеля датчика.
- Срабатывание защиты усилителя по превышению ошибки — часто связано с несогласованной инерцией нагрузки, а не с самим двигателем.
Для питания и подключения серводвигателя используется силовой кабель, соответствующий классу мощности и разъёму конкретной модели. Ниже — пример кабеля питания сервомотора из каталога, иллюстрирующий требования к сечению и разъёмам для силовых цепей сервоприводов.
Силовой кабель питания сервомотора — пример компонента, требующего точного соответствия сечения и разъёма конкретной модели двигателя при замене.
Перед заказом замены двигателя рекомендуется убедиться, что причина отказа именно в моторе, а не в усилителе или кабельной трассе — общий алгоритм диагностики описан в статье «Диагностика сервосистемы ЧПУ», а порядок проверки перед заказом — в материале «Проверка серводвигателя перед заказом».
FAQ: частые вопросы
Чем принципиально отличается HG-KN от HG-SR?
Моментом инерции ротора и назначением: HG-KN рассчитан на быструю динамику при небольшой инерции нагрузки, HG-SR — на средние и высокие инерционные нагрузки, типичные для осей подач станков с ЧПУ.
Можно ли поставить сервоусилитель другой мощности к тому же двигателю?
Нет, усилитель подбирается точно по модели двигателя — по напряжению, номинальному току и протоколу обмена с энкодером. Несогласованная пара вызывает перегрев или ошибки рассогласования по скорости.
Как понять, что двигатель потерял абсолютную позицию после обесточивания?
Система ЧПУ выдаёт ошибку референции или запрашивает повторный поиск нуля оси. Основная причина — разряженная батарея памяти абсолютного энкодера, реже — повреждение кабеля датчика.
Что делать при вибрации и шуме на серводвигателе HG-SR?
Проверить подшипники вала и центровку с механической передачей — люфт и посторонний шум на характерных оборотах обычно указывают на их износ.
Как выбрать замену серводвигателю HG-KN/HG-SR при снятии оригинала с производства?
Подбирать по паспортным параметрам — мощности, номинальному моменту, инерции ротора и типу обратной связи, а не по внешнему сходству корпуса; итоговую совместимость с усилителем и ЧПУ стоит уточнить у поставщика.
Заключение
Серии HG-KN и HG-SR закрывают разные задачи внутри одной системы MELSERVO: первая — быстрые лёгкие оси, вторая — приводы подач с существенной инерцией нагрузки. Путаница между ними при замене приводит либо к неустойчивому контуру, либо к недостаточной динамике оси, поэтому подбор всегда стоит вести по паспортным данным конкретной модели, а не по внешнему сходству корпуса или разъёма.
Если нужно подобрать серводвигатель Mitsubishi HG-SR или HG-KN на замену, определить совместимый сервоусилитель или диагностировать причину отказа привода, специалисты ООО «Эффективное производство» помогут подобрать точный аналог или оригинальную запчасть и проконсультируют по совместимости с вашей системой ЧПУ.
