Высокоточный датчик OMP400
![](/files/design/ico-do.png)

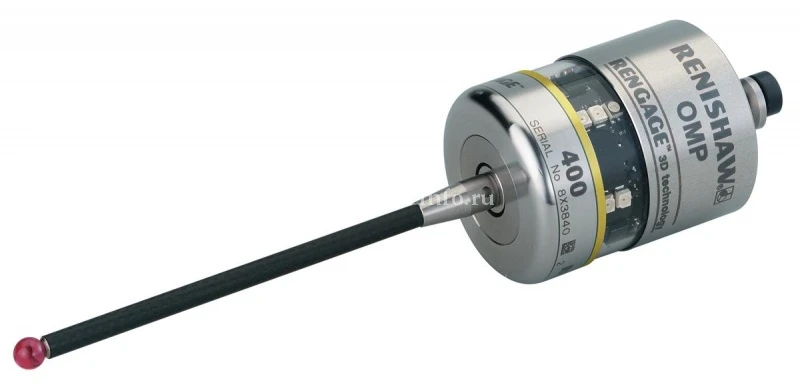

Сверхкомпактный датчик OMP400, в котором применена запатентованная технология тензометрии RENGAGE™, подходит для использования в малых и средних обрабатывающих центрах. При обработке сложных объёмных форма и контурных поверхностей датчик обеспечивает непревзойдённую субмикронную повторяемость. Расширенные возможности позволяют выполнять мониторинг эксплуатационных характеристик и проверку на станке.
Совместимость со всеми существующими приёмниками оптических сигналов Renishaw позволяет пользователям модернизировать существующие установки. В сочетании с новейшим интерфейсом, в котором реализована технология передачи модулированного сигнала, система обеспечивает исключительную устойчивость к световым помехам. Высокая ударопрочность и защита от погружения в жидкость обеспечивают надёжную работу в самых жёстких условиях станочного цеха.
Особенности и преимущества:
- Технология RENGAGE™ – испытанная на практике и запатентованная.
- Исключительная защита от световых помех и передача модулированного оптического сигнала.
- Приём и передача сигналов в пределах 360°.
- Сверхкомпактная конструкция.
- 3D-измерения – идеальны для 5-осевых станков.
- Повторяемость 0,25 мкм (2σ).
![](/files/110/rectangle-6-copy-5.png)
Настройка оптической системы | Передача модулированного сигнала | Традиционный способ передачи сигнала | |
Основное назначение | Измерение размеров деталей и настройка на технологические операции на мало- и среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках. | ||
Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° | ||
Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI/OMM-2 | OMI или OMM/MI 12 | |
Рабочий диапазон | До 5 м | ||
Рекомендуемые щупы | Из углеродного волокна с высоким значением модуля Юнга, длиной от 50 до 200 мм | ||
Вес без хвостовика (с батарейками) | 256 г | ||
Режимы включения/выключения | Оптическое включение - Оптическое выключение Оптическое включение - Выключение по таймеру |
||
Срок службы батареек (2 литий-тионилхлоридные батарейки 1⁄2 AA 3,6 В) | продолжительность работы в режиме ожидания | Не более одного года, в зависимости от режима включения/выключения | |
при непрерывном использовании | Не более 105 часов, в зависимости от режима включения/выключения | Не более 110 часов, в зависимости от режима включения/выключения | |
Направление измерений | ±X, ±Y, +Z | ||
Односторонняя повторяемость | 0,25 мкм (2σ) – для щупов длиной 50 мм 0,35 мкм (2σ) – для щупов длиной 100 мм |
||
Лепестковый эффект 2D по X, Y | ±0,25 мкм – для щупов длиной 50 мм ±0,25 мкм – для щупов длиной 100 мм |
||
Лепестковый эффект 3D по X, Y, Z | ±1,00 мкм – для щупов длиной 50 мм ±1,75 мкм – для щупов длиной 100 мм |
||
Усилие срабатывания щупа - плоскость XY (типичное минимальное значение) - в направлении +Z (типичное минимальное значение) |
0,06 Н, 6 гс 2,55 Н, 260 гс |
||
Усилие щупа при перебеге - плоскость XY (типичное минимальное значение) - в направлении +Z (типичное минимальное значение) |
1,04 Н, 106 гс 5,50 Н, 561 гс |
||
Минимальная скорость измерения | 3 мм/мин с автосбросом | ||
Класс защиты | IPX8 (EN/IEC 60529) | ||
Рабочая температура | от +5 °C до +50 °C |
