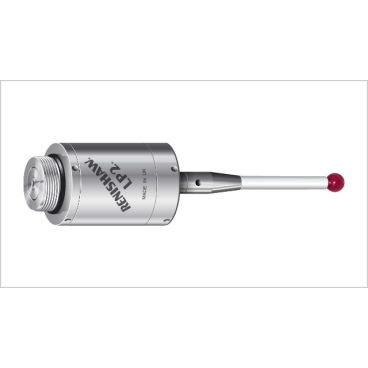

LP2 и LP2H контактная измерительная система RENISHAW

Для токарных обрабатывающих центров / шлифовальных станков.
Проводная передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 100 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

0 5 5 2
(2)

Для токарных обрабатывающих центров / шлифовальных станков.
Проводная передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 100 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для контроля деталей
Производитель: RENISHAW
для контроля деталей
оптическая (ИК), радио, проводная

Система LP2 предлагается в стандартном варианте исполнения, в то время как в системе LP2H жёсткость пружины больше, что позволяет использовать более длинные щупы и повысить устойчивость станка к вибрации. Варианты DD обоих датчиков выпускаются с уплотнением двойной диафрагмы для эксплуатации в жёстких условиях потока охлаждающей жидкости с частицами.

Все варианты пригодны для использования с модульными оптическими системами передачи сигнала OMP40M и OMP60M, системами передачи сигнала по радиоканалу RMP40M и RMP60M, а также индуктивными системами передачи сигналов. Эти датчики также можно использовать для измерения деталей на шлифовальных станках, соединяя их с системой ЧПУ станка с помощью кабеля.

Особенности и преимущества:

  • Испытанная на практике кинематическая конструкция.
  • Помехоустойчивая передача сигнала по кабелю.
  • Миниатюрная конструкция.
  • Повышенная защита от воздействия окружающей среды.
  • Повторяемость от 1 до 2 мкм (2σ) (в зависимости от датчика).

Совместимые интерфейсы / устройства передачи сигналов – HSI.

Развернуть
Свернуть
Исполнения LP2 / LP2DD LP2H / LP2HDD
Основное назначение Измерение размеров деталей и настройка на технологическую операцию на токарных станках, обрабатывающих центрах и шлифовальных станках с ЧПУ любых габаритов.
Способ передачи сигнала Проводной или в сочетании с модулями, передающими оптический или радиосигнал
Совместимые интерфейсы Проводной
Оптический
Радиочастотный
HSI, MI 8-4, FS1i или FS2i
OMI-2 или OSI / OMM-2
RMI или RMI-Q
Рекомендуемые щупы От 50 до 100 мм
Выбор материала щупа зависит от решаемой задачи.
От 50 до 150 мм
Выбор материала щупа зависит от решаемой задачи.
Вес 65 г
Направление измерений ±X, ±Y, +Z
Односторонняя повторяемость 1,00 мкм (2σ) 2,00 мкм (2σ)
Усилие срабатывания щупа
- малое усилие в плоскости XY
- большое усилие в плоскости XY
- в направлении +Z

0,50 Н, 51 гс
0,90 Н, 92 гс
5,85 Н, 597 гс

2,00 Н, 204 гс
4,00 Н, 408 гс
30,00 Н, 3059 гс
Предельные значения перебега щупа LP2 LP2DD LP2H LP2HDD
±X/±Y 14,87 мм ±12,5° 19,06 мм ±15° 14,87 мм ±12,5° 19,06 мм ±15°
Z 6,5 мм
4,5 мм при установке отражателя стружки
5,0 мм
4,5 мм при установке отражателя стружки
Монтаж Резьба M16, для удлинителей LPE и переходников
Класс защиты IPX8 (EN/IEC 60529)
Рабочая температура от 0 °C до +60 °C
Развернуть
Свернуть

Схема датчика

Схема датчика

Развернуть
Свернуть
