Система наладки инструмента NC4 RENISHAW
![](/files/design/ico-does.png)
Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 0,03 мм.
Повторяемость 0,10 мкм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

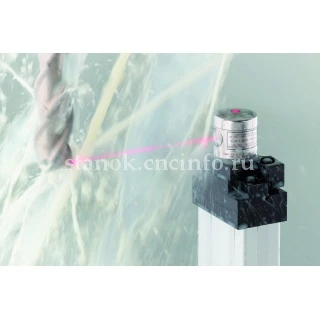

Система NC4 позволяет выполнять скоростную бесконтактную наладку инструмента и определение его поломки на разнообразных обрабатывающих центрах. В этой системе, которая поставляется в совмещенном и раздельном вариантах, применяется уникальная технология защиты MicroHoleTM, а также надежная инновационная система PassiveSealTM, обеспечивающая защиту класса IPX8 от воздействия факторов окружающей среды.

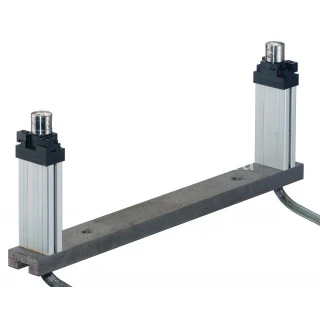

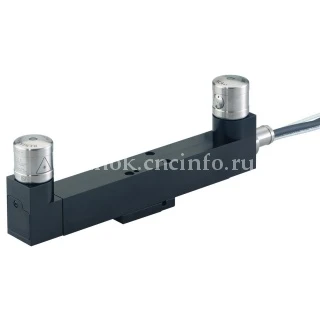

Во всех стандартных исполнениях предусмотрена прецизионная оптика. Ее использование в компактных совмещенных моделях обеспечивает исключительно высокие характеристики работы на малых станках и станках с ограниченным пространством. Раздельные системы удобны в случае крупногабаритных станков благодаря простой процедуре установки и диапазону измерений до 5 м.
Для работы с инструментом малого диаметра предлагается модель NC4+, обладающая очень высокими характеристиками и исключительной точностью при переходе от одного инструмента к другому.
Особенности и преимущества:
- Высокая точность измерения длины и диаметра инструмента.
- Режим сверхбыстрого определения поломки инструмента.
- Измерение и обнаружение неисправного инструмента диаметром от Ø 0,03 мм (в зависимости от расстояния и способа монтажа).
- Компактная конструкция идеально подходит для тех станков, на которых невозможно использовать бесконтактные системы больших размеров.
- Надежная работа в самых неблагоприятных условиях.
- Повторяемость ±0,10 мкм (2σ).
Совместимые интерфейсы / устройства передачи сигналов – NCi-5.
![](/files/110/rectangle-6-copy-5.png)
Основное назначение | Прецизионное, сверхбыстрое, бесконтактное измерение инструмента и обнаружение его поломки на вертикальных и горизонтальных обрабатывающих центрах любых габаритов, многоцелевых станках и всех портальных обрабатывающих центрах. | ||
Способ передачи сигнала | Проводная передача сигналов | ||
Совместимые интерфейсы | NCi-5 | ||
Повторяемость | В стандартных условиях | ±0,10 мкм (2σ) | |
В особых условиях | NC4: ±1,00 мкм (2σ) при расстоянии между блоками 1 м NC4+ и F145: ±1,00 мкм (2σ) при расстоянии между блоками 85 мм |
||
Наладка инструмента | Ø 0,03 мм или больше в зависимости от типа системы, расстояния между блоками и способа монтажа | ||
Обнаружение неисправного инструмента | Ø 0,03 мм или больше в зависимости от типа системы, расстояния между блоками и способа монтажа | ||
Кабель (к интерфейсу) | Технические характеристики | Ø 5,8 мм, две витые пары, экранированные, две отдельные жилы, каждая жила с изоляцией 18×0,1 мм | |
Длина | 12,5 м | ||
Способ подсоединения | Раздельная система: кабель подсоединяется с нижней стороны блока Совмещенные системы: кабель подсоединяется на торце блока |
||
Подача сжатого воздуха | Воздуховод Ø 3 мм, не менее 3 бар, не более 6 бар. Воздух, подводимый к системе NC4, должен удовлетворять требованиям стандарта ISO 8573-1: класс очистки 1.7.2. | ||
Тип лазера | Лазерное изделие класса 2 | ||
Юстировка лазерного пучка | Раздельные системы | Предусмотрены различные монтажно-юстировочные устройства | |
Совмещенные системы | Поставляются с регулируемой монтажной пластиной, расположенной на нижней стороне датчика | ||
Масса | 500 г (отдельный модуль источника или приемника лазерного излучения с кабелем) | ||
Класс защиты | IPX8 (EN/IEC 60529) независимо от наличия или отсутствия подачи воздуха | ||
Монтаж | Раздельные системы | Болты M3 (3 шт.) и 2 отверстия под штифты Ø2 мм (не входят в комплект поставки) | |
Совмещенные системы | Болты M4 (3 шт.), M10 или M12 для крепления с использованием регулировочной пластины (не входят в комплект поставки) | ||
Рабочая температура | от +5 до +55 °C |
