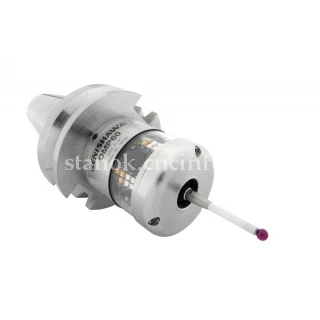

Оптическая система ОМР60 RENISHAW

Для средних и крупных станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Оптическая система ОМР60 RENISHAW
0 5 5 6
(6)

Для средних и крупных станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для контроля деталей
Производитель: RENISHAW
для контроля деталей
оптическая (ИК)

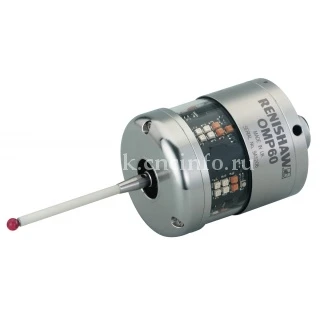

OMP60 – это компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля её обработки на различных средних и больших обрабатывающих центрах. Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепёжные приспособления.

Совместимость со всеми существующими приёмниками оптических сигналов Renishaw (традиционных и нового поколения) позволяет пользователям легко модернизировать существующие установки.

Особенности и преимущества:

  • Испытанная на практике кинематическая конструкция.
  • Исключительная защита от световых помех и передача модулированного оптического сигнала.
  • Приём и передача сигналов в пределах 360°.
  • Компактная конструкция.
  • Различные варианты активации и регулируемое усилие срабатывания.
  • Повторяемость 1 мкм (2σ).



Совместимые интерфейсы / устройства передачи сигналов – OMI‑2, OMI‑2C, OMI‑2T, OSI с OMM‑2.

Развернуть
Свернуть
Настройка оптической системы Передача модулированного сигнала Традиционный способ передачи сигнала
Основное назначение Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках
Способ передачи сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
Совместимые интерфейсы OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI/OMM-2 OMI или OMM/MI 12
Рабочий диапазон До 6 м
Рекомендуемые щупы Керамические, длиной от 50 до 150 мм
Вес без хвостовика (с батарейками) 885 г
Режимы включения/выключения Оптическое включение - Оптическое выключение или по таймеру
Включение вращением - Выключение вращением или по таймеру
Включение от выключателя на хвостовике - Выключение от выключателя на хвостовике
Срок службы батареек (2 литий-тионилхлоридные батарейки AA 3,6 В) продолжительность работы в режиме ожидания Не более 1767 дней, в зависимости от режима включения/выключения
при непрерывном использовании в режиме низкой мощности Не более 690 часов, в зависимости от режима включения/выключения Не более 880 часов, в зависимости от режима включения/выключения
Направление измерений ±X, ±Y, +Z
Односторонняя повторяемость 1,00 мкм (2σ)
Усилие срабатывания щупа
- малое усилие в плоскости XY
- большое усилие в плоскости XY
- в направлении +Z

0,75 Н, 76 гс
1,40 Н, 143 гс
5,30 Н, 540 гс
Класс защиты IPX8 (EN/IEC 60529)
Рабочая температура от +5 °C до +55 °C
Развернуть
Свернуть

Схема датчика

Схема датчика

Развернуть
Свернуть
