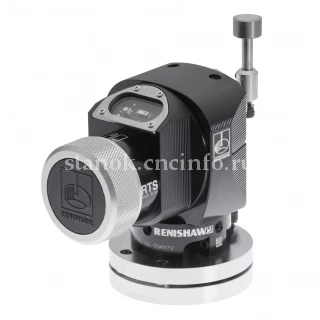

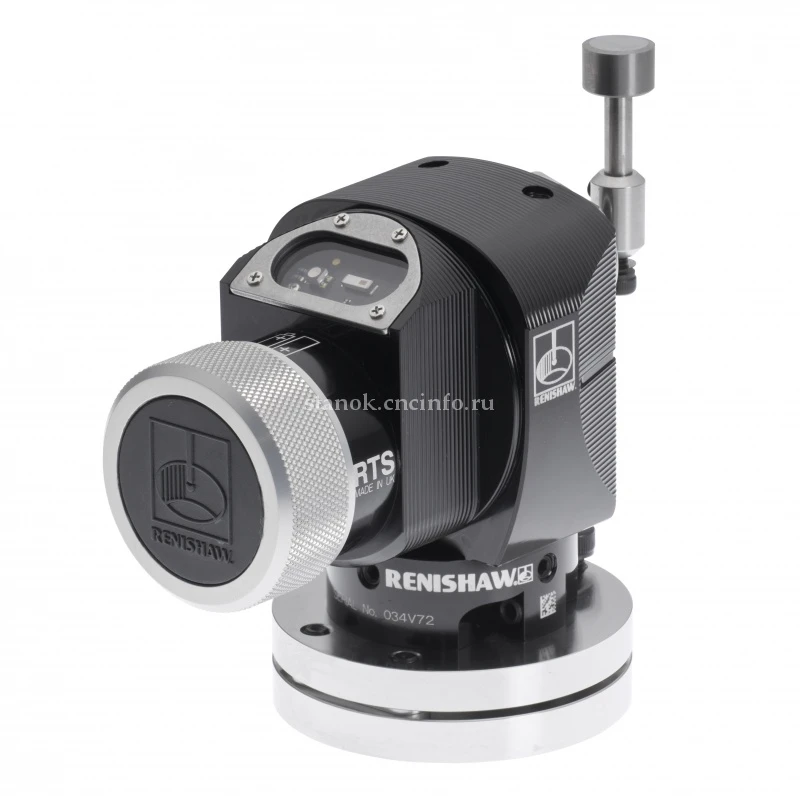

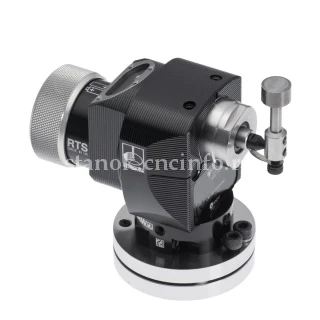

Датчик наладки инструмента RTS RENISHAW
![](/files/design/ico-does.png)
Для средних и крупных станков.
Радиочастотная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
Устройство наладки инструмента RTS с передачей сигнала по радиоканалу предназначено для использования на обрабатывающих центрах любых габаритов, а также в тех случаях, когда трудно обеспечить прямую видимость между устройством наладки инструмента и интерфейсом.

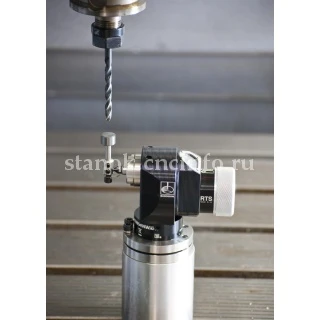

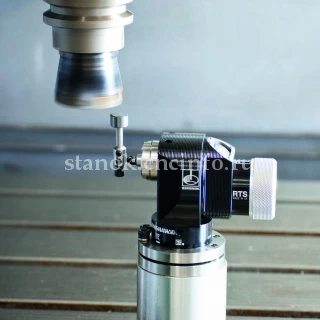

Это устройство обеспечивает обнаружение неисправного инструмента и быстрое измерение длины и диаметра инструмента самых разных типов.
Устройство RTS принадлежит к серии нового поколения датчиков с передачей радиосигнала. Отсутствие кабелей позволяет использовать устройство RTS как отдельно, так и в составе системы с несколькими датчиками, что дает возможность решать широкий спектр задач.
Особенности и преимущества:
- Испытанная на практике кинематическая конструкция.
- Безопасная передача широкополосных сигналов по методу частотных скачков (технология FHSS).
- Признанный во всём мире диапазон частот 2,4 ГГц – соответствует нормативным требованиям к радиосвязи на всех крупных рынках.
- Беспроводная связь для беспрепятственного перемещения устройства и простоты монтажа.
- Повторяемость 1,00 мкм (2σ).
Совместимые интерфейсы / устройства передачи сигналов – RMI-Q.
![](/files/110/rectangle-6-copy-5.png)
Основное назначение | Привязка инструмента на обрабатывающих центрах с ЧПУ | ||
Способ передачи сигнала | Радиопередача по методу частотных скачков (технология FHSS) Диапазон радиочастот 2400 МГц – 2483,5 МГц |
||
Совместимые интерфейсы | RMI-Q | ||
Рабочий диапазон | До 15 м | ||
Рекомендуемые щупы | Дисковый щуп (Карбид вольфрама, твердость по Роквеллу 75, шкала C) Квадратный щуп (Керамический наконечник, твердость по Роквеллу 75, шкала C) |
||
Масса включая щуп с дисковым наконечником (с элементами питания) |
870 г | ||
Режимы включения/выключения | Включение по радиосигналу - Выключению по радиосигналу | ||
Стандартное время работы элементов питания (2 литиевых тионил-хлоридных элемента AA 3,6 В) |
В режиме ожидания | Не более 600 дней | |
Непрерывно | Не более 1600 часов | ||
Направление измерений | ±X, ±Y, +Z | ||
Односторонняя повторяемость | 1,00 мкм (2σ) | ||
Усилие срабатывания щупа | от 1,30 Н до 2,40 Н (от 130 гс до 245 гс) в зависимости от ориентации | ||
Класс защиты | IPX8 (EN/IEC 60529) | ||
Способы монтажа | Т-болт M12 (не входит в комплект поставки) Возможна дополнительная установка пальцев Spirol® для обеспечения повторяемости установки датчика при повторном монтаже |
||
Рабочая температура | от +5 до +55 °C |
