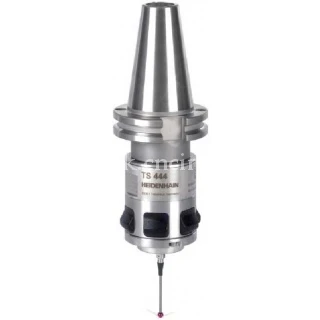

Датчик для контроля деталей TS 444 HEIDENHAIN

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Датчик для контроля деталей TS 444 HEIDENHAIN
0 4.5 5 4
(4)

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Характеристики:
Производитель: HEIDENHAIN
для контроля деталей
оптическая (ИК)

Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.

В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:

  • выверять заготовки;
  • устанавливать точки привязки;
  • измерять заготовки;
  • оцифровывать и контролировать 3D формы.

TS 444 - датчик компактных размеров, с инфракрасной передачей сигнала, без батареек - напряжение питания вырабатывается воздушно-турбинным генератором при прохождении через него сжатого воздуха; для станков с автоматической сменой инструмента.



Измерительный датчик TS 444 с инфракрасным каналом связи имеет воздушно-турбинный генератор, предназначенный для снабжения энергией. Дополнительные батарейки или аккумуляторы не требуются.

Воздушно-турбинный генератор состоит из воздушной турбины, непосредственно самого генератора и конденсатора с большой емкостью для накопления электроэнергии. Турбина приводится в действие сжатым воздухом, который подается через шпиндель. Этот сжатый воздух может также использоваться для обдува измеряемой заготовки. Таким образом, зарядка конденсатора и обдув заготовки – это одно и то же действие, не требующее дополнительных затрат.

После установки датчика TS 444 в шпиндель конденсатор заряжается через воздушно-турбинный генератор. Это может происходить уже во время движения от места смены инструмента к точке измерения или во время обдува заготовки.

Воздушно-турбинный генератор работает при давлении сжатого воздуха более 2 x 10 5 Па.

При полной зарядке конденсатора датчик способен работать непрерывно до 120 с.

Совместимые интерфейсы SE 540, SE 642.

Развернуть
Свернуть
Точность датчика ≤ ±5 мкм при использовании стандартного щупа T404
Повторяемость
многократные измерения в одном направлении
2σ ≤ 1 мкм при скорости измерения 1 м/мин
Стандартные значения:
2σ ≤ 1 мкм при скорости измерения 3 м/мин
2σ ≤ 4 мкм при скорости измерения 5 м/мин
Отклонение щупа датчика ≤ 5 мм во всех направлениях (с длиной щупа 40 мм)
Усилие касания осевое: прибл. 8 Н
радиальное: прибл. 1 Н
Скорость измерения ≤ 5 м/мин
Защита от столкновений нет
Крепление с коническим хвостовиком
без хвостовика, М12 х 0,5 наружная резьба
Передача сигнала инфракрасная передача с диапазоном 360°
Угол излучения ИК-сигнала 0° или + 30°
Приемопередатчик SE 540 или SE 642
Включение/выключение датчика при помощи ИК-сигнала от SE
Напряжение питания/энергоснабжение сжатый воздух
рекомендуемое рабочее давление от 5,5 x 105 до 8 x 105 Па
Аккумулятор энергии встроенные конденсаторы высокой мощности
время зарядки номинально 3 с при 5,5 x 105 Па
Срок службы на одном заряде конденсаторов номинально 120 с
Класс защиты IP68 (EN 60529)
Рабочая температура от +10 °C до +40 °C
Температура хранения от -20 °C до +70 °C
Вес без конического хвостовика прибл. 0,4 кг
Развернуть
Свернуть

Схема датчика

Схема датчика
