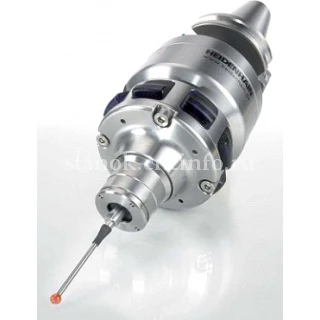

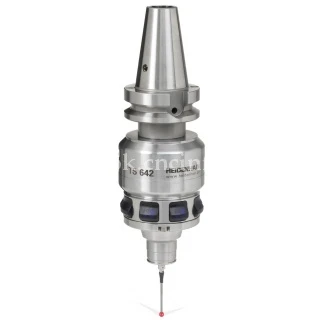

Датчик для контроля деталей TS 642 HEIDENHAIN

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Датчик для контроля деталей TS 642 HEIDENHAIN
0 4.5 5 6
(6)

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Характеристики:
для контроля деталей
Производитель: HEIDENHAIN
для контроля деталей
оптическая (ИК)

Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.

В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:

  • выверять заготовки;
  • устанавливать точки привязки;
  • измерять заготовки;
  • оцифровывать и контролировать 3D формы.

TS 642 - стандартный датчик с инфракрасной передачей сигнала на большие расстояния, активация с помощью выключателя в зажимном конусе; для фрезерных и токарных станков или обрабатывающих центров.



Совместимые интерфейсы SE 540, SE 642, SE 660.

Развернуть
Свернуть
Точность датчика ≤ ±5 мкм при использовании стандартного щупа T404
Повторяемость
многократные измерения в одном направлении
2σ ≤ 1 мкм при скорости измерения 1 м/мин
Стандартные значения:
2σ ≤ 1 мкм при скорости измерения 3 м/мин
2σ ≤ 4 мкм при скорости измерения 5 м/мин
Отклонение щупа датчика ≤ 5 мм во всех направлениях (с длиной щупа 40 мм)
Усилие касания осевое: прибл. 8 Н
радиальное: прибл. 1 Н
Скорость измерения ≤ 5 м/мин
Защита от столкновений нет
Крепление с коническим хвостовиком
без хвостовика, М30 х 0,5 наружная резьба
Передача сигнала инфракрасная передача с диапазоном 360° от SE
Угол излучения ИК-сигнала 0° или + 30°
Приемопередатчик SE 660 только для инфракрасной передачи
SE 642 для инфракрасной передачи
SE 540 для инфракрасной передачи (c интеграцией в головке шпинделя)
Включение/выключение датчика С помощью выключателя на хвостовике или инфракрасного сигнала от SE
Напряжение питания 2 батареи (перезаряжаемые или не перезаряжаемые)
A или C, каждая из которых от 1 до 4 В
Срок службы номинальный непрерывный режим работы в течение 800 часов (с литиевыми батареями)
Класс защиты IP68 (EN 60529)
Рабочая температура от +10 °C до +40 °C
Температура хранения от -20 °C до +70 °C
Вес без конического хвостовика прибл. 1,1 кг
Развернуть
Свернуть

Схема датчика

Схема датчика

Развернуть
Свернуть
