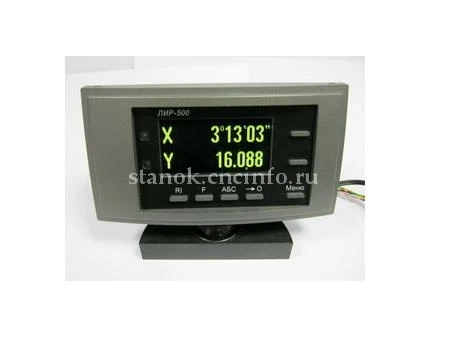

Устройство цифровой индикации ЛИР-500

Малогабаритное УЦИ ЛИР-500 предназначено в качестве панели оператора для использования в составе информационно-измерительных систем небольших металлообрабатывающих станков, универсальных измерительных микроскопов (УИМ) и другого производственного и лабораторного оборудования.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Устройство цифровой индикации ЛИР-500
0 5 5 6
(6)

Малогабаритное УЦИ ЛИР-500 предназначено в качестве панели оператора для использования в составе информационно-измерительных систем небольших металлообрабатывающих станков, универсальных измерительных микроскопов (УИМ) и другого производственного и лабораторного оборудования.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Характеристики:
информационно-измерительные системы
Производитель: СКБ ИС

Малогабаритное устройство цифровой индикации ЛИР-500 предназначено в качестве панели оператора для использования в составе информационно-измерительных систем небольших металлообрабатывающих станков, универсальных измерительных микроскопов (УИМ) и другого производственного и лабораторного оборудования совместно с оптоэлектронными растровыми преобразователями линейных или угловых перемещений. УЦИ осуществляет визуализацию информации о размере, линейном перемещении или повороте контролируемого объекта по одной или двум осям, а также, при необходимости, передачу этой информации во внешние устройства для дальнейшей обработки и хранения.

УЦИ выполнено в корпусе из ударопрочного ABS пластика рассчитанного на встраивание в пульты и панели управления. Предусмотрена модификация корпуса для использования в приборном исполнении ЛИР-500Р с возможностью жесткого ЛИР-500А или шарнирного ЛИР-500К крепления к неподвижному основанию оборудования.

Код заказа УЦИ ЛИР-500.

Код заказа УЦИ ЛИР-500

Пример:

ЛИР-500А-00-RI-ПИ-1-(RS232) - устройство цифровой индикации ЛИР-500, приборное исполнение, базовая модификация, приемник внешнего сигнала RI, с портом RS232.

Развернуть
Свернуть
Параметр Характеристика
Количество осей (количество подключаемых преобразователей) 2
Конструктивное исполнение приборное
приборное с поворотным шарниром
панельное
Приемник внешнего сигнала не используется
зона RI
обнуление
Выходной сигнал преобразователя прямоугольный импульсный
Тип индикатора графический OLED желто-зеленый 63 х 32 мм, высота цифр 10 мм
Количество индицируемых разрядов 7 разрядов и знак
Разрешение для линейной оси, мм 0.0001, 0.0002, 0.00025, 0.0005, 0.001,
0.002, 0.0025, 0.005, 0.01, 0.02, 0.025,
0.05, 0.1, 0.2, 0.25, 0.5
Разрешение для угловой оси 0.0001°, 0.00015°, 0.0002°, 0.0003°,
0.00036°, 0.0005°, 0.0006°, 0.0009°,
0.001°, 0.0015°, 0.002°, 0.003°, 0.0036°,
0.005°, 0.006°, 0.009°, 0.01°, 0.015°,
0.02°, 0.03°, 0.036°, 0.05°, 0.06°, 0.09°, 0.1°
Диапазон индицирования угла 0° - 360° или ± 180°
Степень защиты от внешних воздействий IP40
Максимальная входная частота сигналов преобразователя 5 МГц
Напряжение питания 5 В ± 5% (Внешний AC/DC преобразователь, 50Гц, ~220В ± 20%)
Потребляемая мощность не более 10 Вт
Температура эксплуатации от 0 до +40°С
Масса 0,7 кг



Развернуть
Свернуть
Чертежи ЛИР-500
Развернуть
Свернуть
