Измерительная система RENISHAW PH20

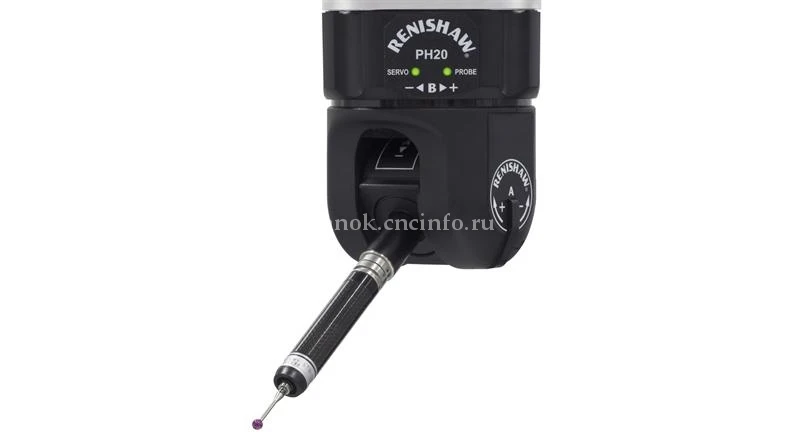

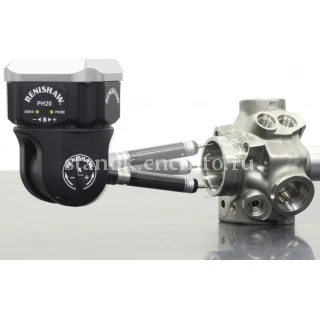

Система 5-осевой головки PH20 с контактным триггерным датчиком. Радикальное улучшение характеристик КИМ с помощью 5-осевого контактного измерения.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Измерительная система RENISHAW PH20
0 5 5 4
(4)

АртикулPH20

Система 5-осевой головки PH20 с контактным триггерным датчиком. Радикальное улучшение характеристик КИМ с помощью 5-осевого контактного измерения.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
Производитель: RENISHAW
5-осевая
контактный

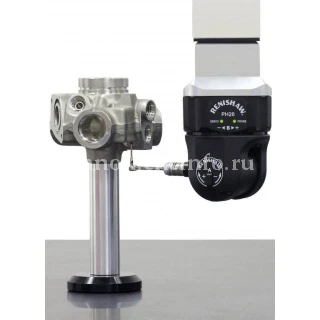

В отличие от традиционных методов измерения контактными триггерными датчиками, когда высокая скорость выполнения измерений неизбежно влечет за собой ускорение перемещений вдоль трех осей КИМ, в устройстве PH20 применяется особый метод перемещения головки, разработанный специально для получившей исключительно широкое признание измерительной системы REVO. Это позволяет свести к минимуму динамические ошибки КИМ при повышенных скоростях сканирования.

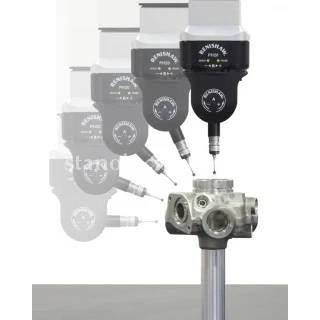

Используемый в устройстве PH20 уникальный алгоритм касания головкой позволяет выполнять измерения в отдельных точках при перемещении только самой головки, а не подвижных органов КИМ. Измерения выполняются быстрее, повышается точность и повторяемость.

Кроме того, перемещение по 5 осям исключает затраты времени, связанные с шаговым изменением углового положения головки. Все эти факторы, действующие в совокупности, позволяют обычно получать 3-кратное повышение производительности по сравнению с традиционными системами.

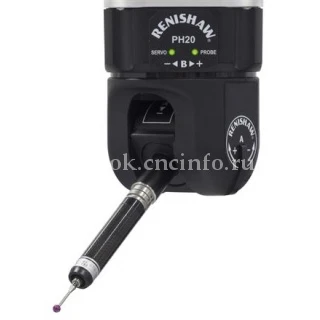

Встроенный датчик TP20

При работе с головкой PH20 пользователи сразу же получают в своё распоряжение целую серию испытанных на практике модулей датчика TP20. Эти модули обеспечивают широкий выбор усилий срабатывания, возможность измерения в особых направлениях, а также предусматривают различные удлинители. Разъёмная конструкция модулей позволяет обеспечивать защиту от столкновений; автоматическая смена модулей осуществляется с использованием магазина для смены TCR20.



Сокращение времени калибровки

Использование уникального метода "подразумеваемой калибровки", разработанного для головки PH20, даёт возможность определять ориентацию головки и положение датчика сразу, за одну операцию, что позволяет в дальнейшем выполнять измерения при любом угловом положении головки. После этого перед работой с модулями требуется выполнить всего несколько касаний калибровочной сферы (при необходимости можно воспользоваться расширенными возможностями измерений: для этого следует выполнить калибровку наконечника датчика при ориентации, требующейся для измерения элемента).

При регулярном повторении калибровки (в целях удовлетворения требований контроля качества или после поломки датчика) происходит суммирование выигрыша по времени за счет описанных функций.

Развернуть
Свернуть

Характеристики головки PH20

Максимальная скорость прикосновения головки 50 мм/сек
Максимальная скорость движения 3 оборота в секунду (1281 мм/с со стандартным модулем и щупом 10 мм)
Рабочая температура от +15°C до +35°C
Температура хранения от -25°C до +70°C
Вес (без датчика и кабелей) 810 г
Вращение по оси A от -115° до + 115°
Вращение по оси B бесступенчатое позиционирование
Угловое разрешение 0,4 мкРадиан (0,04 мкм / 100 мм)
Подшипники механические
Магазин для смены устройств TCR20
Управление MCUlite-2 / MCU5 / MCU5-2 / MCU W / MCU W-2





Модуль Размер А
SF - стандартное усилие срабатывания 21 мм
MF - среднее усилие срабатывания 21 мм
LF - низкое усилие срабатывания 21 мм
6W - 6-осевой 25 мм
EM1 STD - удлинитель 50 мм 71 мм
EM2 STD - удлинитель 75 мм 96 мм
Развернуть
Свернуть

Схема головки PH20

Схема головки PH20

Варианты исполнения датчика RH20

Варианты исполнения датчика RH20

Развернуть
Свернуть

Для заказов на сумму более 50000 тр. доставка включена в стоимость.

В других случаях рассчитывается исходя из веса отправления и региона доставки.

Возможна доставка любой удобной для заказчика ТК

Сроки доставки от 1 до 3 дней по Центральному региону

По умолчанию мы работаем с двумя курьерскими компаниями:

Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.

DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.

Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.

Как оплатить?

Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».

Как получить?

География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.
