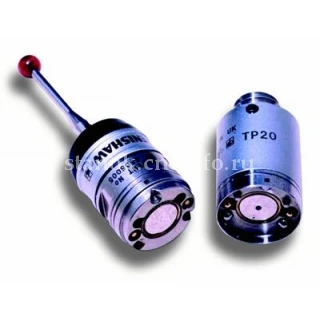

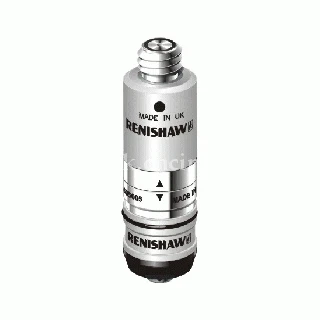

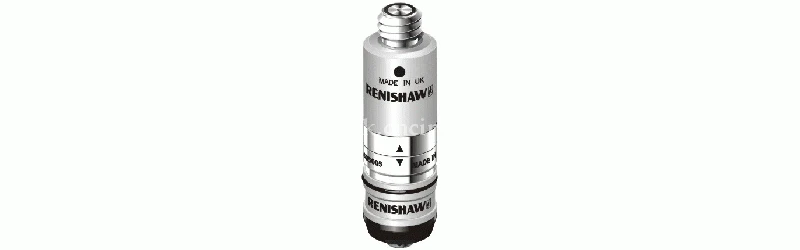

Измерительная система TP20 RENISHAW

Компактный контактный триггерный датчик со сменными модулями, позволяющий использовать различные щупы и удлинители для доступа к элементам деталей сложной формы.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Измерительная система TP20 RENISHAW
0 5 5 5
(5)

Компактный контактный триггерный датчик со сменными модулями, позволяющий использовать различные щупы и удлинители для доступа к элементам деталей сложной формы.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
Производитель: RENISHAW
3-осевая
контактный

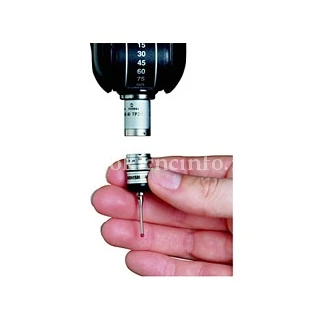

Устройство TP20 представляет собой 5- или 6-осевой контактный механический триггерный датчик (датчик касания) с системой точного базирования. Двухблочная конструкция включает в себя установочный модуль (корпус датчика) и сменный измерительно-контактный модуль (модуль щупа), которые соединяются между собой посредством магнитного соединения с точным базированием, обеспечивающим высокую повторяемость при установке. Такое решение дает возможность выполнять смену контактных модулей как в автоматическом, так и в ручном режиме без повторной калибровки наконечников щупов, что существенно сокращает время выполнения измерений.



Обеспечивая целый диапазон усилий срабатывания, эти модули позволяют оптимальным образом выбирать характеристики датчика для выполнения конкретной задачи. Предлагается набор различных удлинителей, а также модуль, работающий в 6 направлениях. В контактный модуль можно непосредственно устанавливать щупы серии M2 компании Renishaw.

Система ТР20 легко модернизируется и совместима с существующими интерфейсами контактных триггерных датчиков, удлинителями и переходниками.



Компоненты системы

В состав системы TP20 входят следующие компоненты:

  • Установочный модуль датчика TP20.
  • Измерительно-контактный модуль системы TP20 - семь вариантов исполнения обеспечивают оптимальный выбор для конкретной задачи.
  • Модульный магазин MCR20 или TCR20 для автоматической смены модулей.
  • Модульный магазин MSR1 для хранения модулей (используется в ручном режиме).
  • Пригоден для обеспечения интерфейса с PI 7-3, PI 200-3 и контроллерами UCC компании Renishaw.

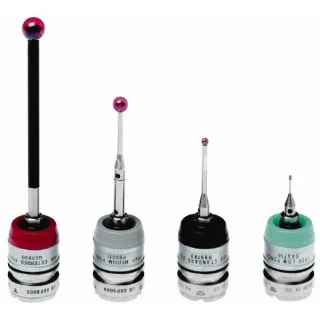

Контактные модули

Модуль   Применение
SF – стандартное усилие срабатывания Пригоден для большинства типов измерений
LF – низкое усилие срабатывания Случаи с низкими усилиями срабатывания, например, резиновые прокладки
MF – среднее усилие срабатывания Случаи, когда требуется усилие срабатывания больше стандартного
EF – увеличенное усилие срабатывания Громоздкие конфигурации контактных щупов и случаи ложных срабатываний, вызываемых вибрацией

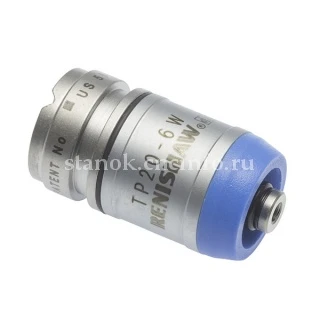

6W- 6-осевой Измерения в направлении –Z, например, при наличии выточек
EM1 STD – удлинитель 50 мм Большинство случаев измерений, требующих удлинителя длиной 50 мм
EM2 STD – удлинитель 75 мм Большинство случаев измерений, требующих удлинителя длиной 75 мм



Магазины для смены

Магазин MCR20 предназначен для надёжного размещения контактных модулей, используемых при быстрой автоматической смене инструмента. Находящиеся в магазине модули защищены при этом от загрязнений, которые могут присутствовать в рабочей среде КИМ.
Модульный магазин MSR1 позволяет хранить до шести модулей; при его использовании работа оператора по смене модулей в ручном режиме упрощается, что способствует повышению производительности.
Развернуть
Свернуть

Характеристики TP20

Основное назначение автоматизированные и ручные координатно-измерительные машины. TP20NI предназначен для работы в магнитном поле.
Направление измерений
SF, LF, MF, EF, EM1, EM2 5 осей: ±X, ±Y, +Z
6W 6 осей: ±X, ±Y, +Z
Разброс величины отклонения щупа перед срабатыванием (лепестковый эффект)
LF ±0,60 мкм
SF, EM1, EM2 ±0,80 мкм
MF ±1 мкм
EF ±2 мкм
6W ±1,50 мкм
Однонаправленная повторяемость (2σ мкм) (на кончике щупа)
SF, LF, EM1, EM2 ±0,35 мкм
MF ±0,50 мкм
EF ±0,65 мкм
6W ±0,80 мкм
Повторяемость при смене модулей (максимум)
с MCR20 ±0,50 мкм
ручная ±1 мкм
Серия щупов М2
Метод монтажа резьба M8
Используемый интерфейс PI 7-3, PI 200-3, контроллеры UCC
Магазины для смены
автоматическая смена MCR20
ручная смена MSR1





Характеристики контактных модулей

  Тип модуля и длина испытательного щупа
LF
10 мм
SF, EM1, EM2
10 мм
MF
25 мм
EF
50 мм
6W
10 мм
Усилие срабатывания XY 0,055 Н 0,08 Н 0,10 Н 0,10 Н 0,14 Н
Усилие срабатывания Z 0,65 Н 0,75 Н 1,9 Н 3,2 Н 1,60 Н
Усилие при перебеге XY 0,09 Н от 0,2 Н
до 0,3 Н
от 0,2 Н
до 0,4 Н
от 0,2 Н
до 0,5 Н
0,25 Н
Усилие при перебеге +Z 1,15 Н 3,5 Н 7 Н 10 Н 2,5 Н
Усилие при перебеге -Z - - - - 9 Н
Смещение при перебеге XY ±14° ±14° ±14° ±14° ±14°
Смещение при перебеге +Z 3,1 мм 4 мм 3,7 мм 2,4 мм 4,5 мм
Смещение при перебеге -Z - - - - 1,5 мм



Развернуть
Свернуть

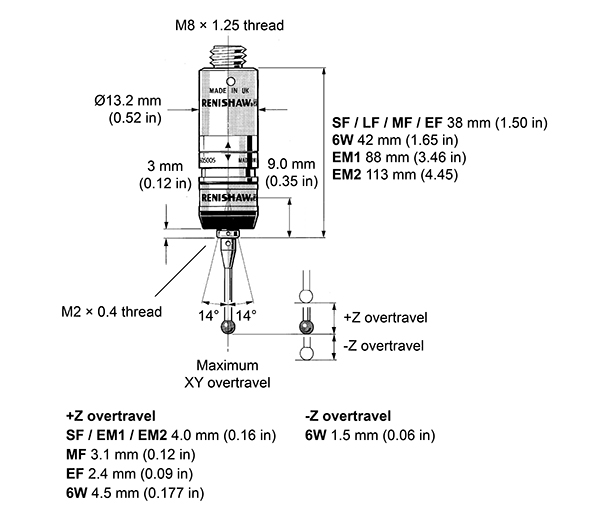

Схема TP20

Схема TP20

Длины щупов

Длины щупов

Части TP20

Развернуть
Свернуть
