Измерительная система TP6, TP6A, TP6H RENISHAW
![](/files/design/ico-does.png)

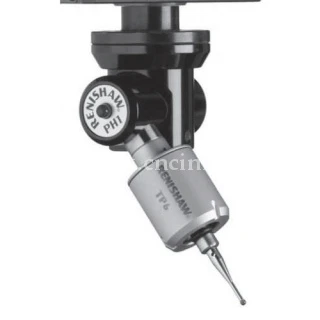

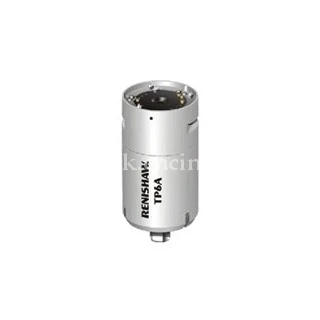

Для датчиков TP6 и TP6A предусмотрены разные варианты монтажа (соответственно, резьба M8 и автоматическое стыковочное соединение). Оба датчика являются датчиками с механическим срабатыванием и имеют регулируемое вручную усилие срабатывания для обеспечения оптимальной эффективности работы датчика при различных конфигурациях щупов.
Они могут использоваться с длинными щупами (серии M3), имеют диаметр 25 мм (1 дюйм), что обеспечивает высокий уровень надёжности при перебеге.
![](/files/110/rectangle-6-copy-5.png)
Технические характеристики | TP6 и TP6A | TP6H | |
Основное назначение | устойчивые к внешним воздействиям КИМ с универсальным прямым компьютерным и ручным управлением TP6A - с возможностью быстрой смены датчика без повторной калибровки |
аналогично TP6, но с увеличенным усилием для более длинных щупов | |
Направление измерений | 5 осей: ±X, ±Y, +Z | 5 осей: ±X, ±Y, +Z | |
Однонаправленная повторяемость максимум (2σ) (в точке касания щупа) | 0,35 мкм | 0,7 мкм | |
Разброс рабочего хода 360° (плоскость XY) | ±1 мкм | ±1,4 мкм | |
Масса | 56 г TP6A - 76 г |
56 г | |
Серия щупов | М3 | М3 | |
Усилие срабатывания (регулируемое) | от 0,11 Н до 0,3 Н | от 0,29 Н до 0,59 Н | |
Усилие срабатывания (настройка Renishaw) | от 0,11 Н до 0,13 Н | ||
Перебег щупа (типовой)) | плоскость XY | ±22° | |
ось Z | 5,5 мм при 0,11 Н 2 мм при 0,3 Н |
||
Макс. длина удлинителя c головками серии PH10 | 200 мм | 200 мм | |
Метод монтажа | Резьба M8 TP6A - автоматическое стыковочное соединение |
Резьба M8 | |
Используемый интерфейс | PI 7-3, PI 200-3, UCC | PI 7-3, PI 200-3, UCC |
![](/files/110/rectangle-6-copy-5.png)
![](/files/110/rectangle-6-copy-5.png)
Схема TP6
Схема TP6A
![](/files/110/rectangle-6-copy-5.png)
