Прецизионная съёмная рука HPRA RENISHAW

Для токарных и многоцелевых станков.
Проводная передача сигнала.
Датчик RP3.
Повторяемость 5,0 мкм, 8,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Прецизионная съёмная рука HPRA RENISHAW
0 5 5 7
(7)

Для токарных и многоцелевых станков.
Проводная передача сигнала.
Датчик RP3.
Повторяемость 5,0 мкм, 8,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для наладки
Производитель: RENISHAW
рука для наладки
проводная

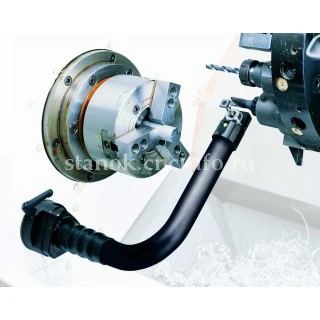

Рука HPRA представляет собой съемный кронштейн, вручную устанавливаемый на станок для наладки инструмента, и снимаемый по окончании наладки.

В процессе работы рука остается зафиксированной на своем основании с обеспечением высокой повторяемости позиционирования. В то время, когда рука HPRA не используется, она находится на стойке, расположенной на станке или рядом с ним.

Основные характеристики и преимущества:

  • Неиспользуемая рука снимается со станка, занимает очень мало места.
  • Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
  • Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
  • Предусматривает установку на уже используемые станки.
  • Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
  • Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.

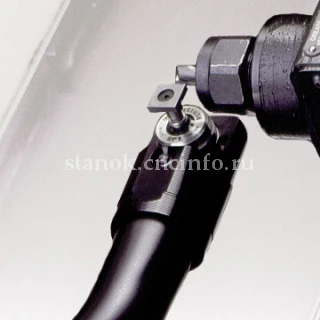

Датчик для наладки инструмента с механическим срабатыванием для токарных станков и обрабатывающих центров, который можно использовать для установки заготовки. Может устанавливаться в специальные держатели, изготавливаемые сторонними производителями. Снабжён резьбовым соединением M4 для присоединения любого контактного щупа Renishaw. Простое присоединение интерфейсного кабеля к клеммам датчика с помощью OEM-комплекта. Короткий корпус обеспечивает существенные преимущества при наладке инструмента и высокую эффективность, присущую обычным контактным датчикам Renishaw.

Совместимые интерфейсы / устройства передачи сигналов – TSI 2, TSI 2-C.

Развернуть
Свернуть
Исполнение Стандартное с выходом кабеля "в станок" Стандартное с выходом кабеля сбоку
Основное назначение Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ
Способ передачи сигнала Проводная передача сигналов
Датчик RP3
Совместимые интерфейсы TSI 2 или TSI 2-C
Кабель (к интерфейсу) Технические характеристики Ø 4,0 мм, двухжильный экранированный кабель; каждая жила: 7×0,2 мм
Длина 3 м, 5,5 м, 10 м, 12 м 3 м
Направление измерений ±X, ±Y, +Z
Стандартная повторяемость позиционирования 5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов)
8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов)
Усилие срабатывания щупа
Малое усилие в плоскости XY
Большое усилие в плоскости XY
В направлении +Z

1,50 Н, 153 гс
3,50 Н, 357 гс
12,00 Н, 1224 гс
Класс защиты IPX8 (EN/IEC 60529)
Монтаж Болты M6, 3 шт.
Рабочая температура от +5 до +60 °C
Развернуть
Свернуть

Размеры

Размер  Размер

Датчик RP3 для наладки инструмента

Датчик RP3 для наладки инструмента   Датчик RP3 для наладки инструмента

Развернуть
Свернуть
