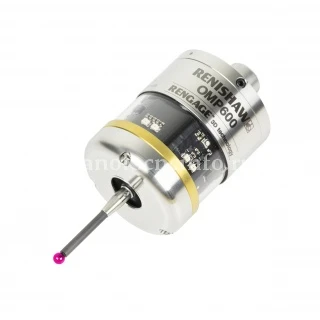

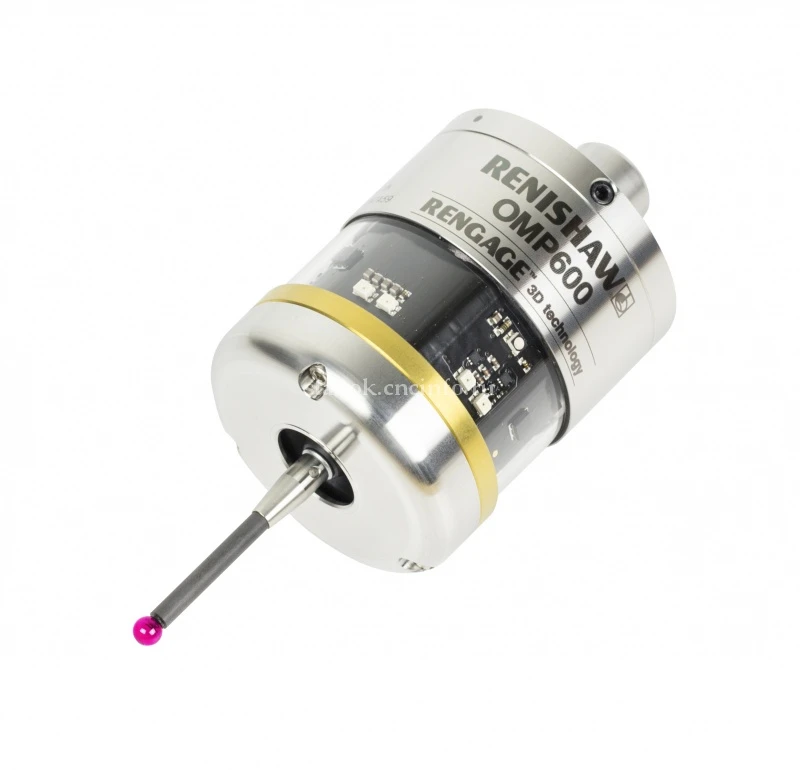

Контактный датчик OMP600 RENISHAW
![](/files/design/ico-does.png)
Для средних и крупных станков.
Оптическая передача сигнала.
Повторяемость 0,25 мкм.
3D лепестковый эффект ±1 мкм.
Максимальная длина щупа 200 мм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

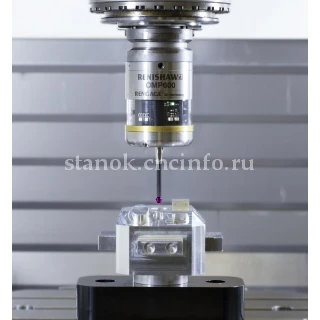

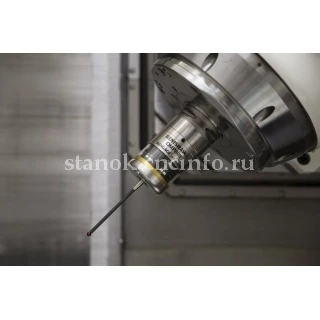

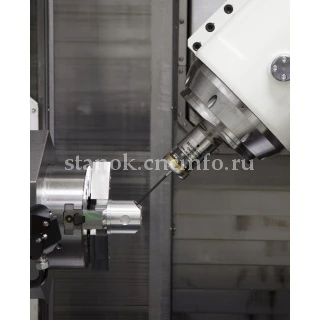

Компактный контактный триггерный 3D датчик OMP600 с оптической передачей сигнала, в котором использована запатентованная технология тензодатчиков, обеспечивает непревзойдённую субмикронную повторяемость и обладает расширенными возможностями, такими как мониторинг эксплуатационных характеристик и выполнение проверки на станке.
Совместимость со всеми существующими приёмниками оптических сигналов Renishaw позволяет пользователям модернизировать существующие установки. В сочетании с новейшим интерфейсом, в котором реализована технология передачи модулированного сигнала, система обеспечивает исключительную устойчивость к световым помехам.. Высокая ударопрочность и защита от погружения в жидкость обеспечивают надёжную работу в самых жёстких условиях станочного цеха.
Особенности и преимущества:
- Технология RENGAGE™ – испытанная на практике и запатентованная.
- Исключительная защита от световых помех и передача модулированного оптического сигнала.
- Приём и передача сигналов в пределах 360°.
- Сверхкомпактная конструкция.
- 3D-измерения – идеальны для 5-осевых станков.
- Повторяемость 0,25 мкм (2σ).
- Различные варианты активации и регулируемое усилие срабатывания.
Совместимые интерфейсы / устройства передачи сигналов – OMI‑2, OMI‑2C, OMI‑2T, OSI с OMM‑2..
![](/files/110/rectangle-6-copy-5.png)
Настройка оптической системы | Передача модулированного сигнала | Традиционный способ передачи сигнала | |
Основное назначение | Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках. | ||
Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) | ||
Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI/OMM-2 | OMI или OMM/MI 12 | |
Рабочий диапазон | До 6 м | ||
Рекомендуемые щупы | Из углеродного волокна с высоким значением модуля Юнга, длиной от 50 до 200 мм | ||
Вес без хвостовика (с батарейками) | 1029 г | ||
Режимы включения/выключения | Оптическое включение - Оптическое выключение или по таймеру Включение вращением - Выключение вращением или по таймеру Включение от выключателя на хвостовике - Выключение от выключателя на хвостовике |
||
Срок службы батареек (2 литий-тионилхлоридные батарейки AA 3,6 В) | продолжительность работы в режиме ожидания | Не более 800 дней, в зависимости от режима включения/выключения | |
при непрерывном использовании | Не более 380 часов, в зависимости от режима включения/выключения | Не более 410 часов, в зависимости от режима включения/выключения | |
Направление измерений | ±X, ±Y, +Z | ||
Односторонняя повторяемость | 0,25 мкм (2σ) – для щупов длиной 50 мм 0,35 мкм (2σ) – для щупов длиной 100 мм |
||
Отклонение при измерениях формы XY (2D) | ±0,25 мкм – для щупов длиной 50 мм ±0,25 мкм – для щупов длиной 100 мм |
||
Отклонение при измерениях формы XYZ (3D) | ±1,00 мкм – для щупов длиной 50 мм ±1,75 мкм – для щупов длиной 100 мм |
||
Усилие срабатывания щупа - плоскость XY (типичное минимальное значение) - в направлении +Z (типичное минимальное значение) |
0,15 Н, 15 гс 1,75 Н, 178 гс |
||
Усилие щупа при перебеге - плоскость XY (типичное минимальное значение) - в направлении +Z (типичное минимальное значение) |
3,05 Н, 311 гс 10,69 Н, 1090 гс |
||
Минимальная скорость измерения | 3 мм/мин | ||
Класс защиты | IPX8 (EN/IEC 60529) | ||
Рабочая температура | от +5 °C до +55 °C |
